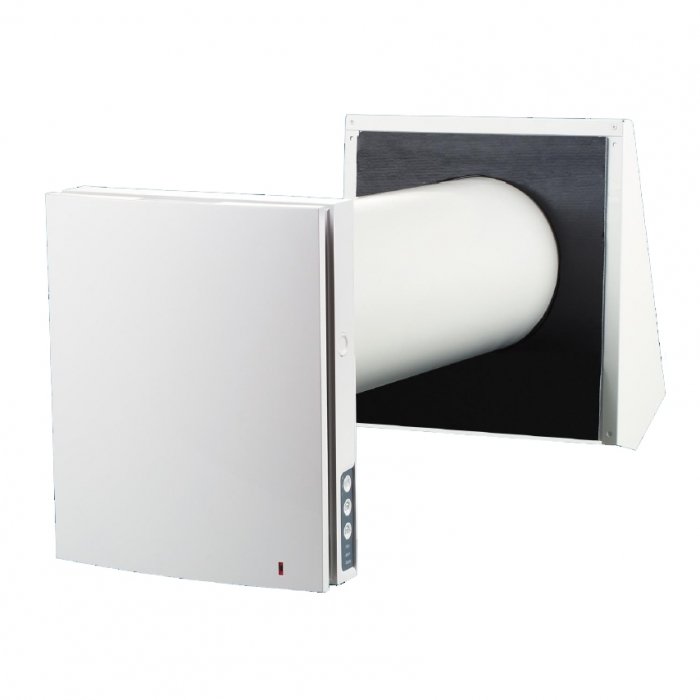

Рекуператор Winzel Expert WiFi RW1-50 P

Описание рекуператора Winzel Expert WiFi RW1-50 P

Приточно-вытяжная установка Winzel Expert предназначена для обеспечения притока свежего воздуха и вытяжки с использованием рекуперация тепла. Максимальное энергопотребление - всего 5,2 Вт в час. Прибор может работать в режиме постоянного притока (в теплое время года) или вытяжки. Уровень шума в ночном режиме - всего 11 дБ, что практически не улавливает человеческое ухо. Удобное управление с панели или ПДУ, датчик влажности..


В основе работы Winzel лежит процесс рекуперации, что позволяет в холодное время года проветривать помещение теплым воздухом без электрического нагревателя. Плюс, компания выпустила отличный фильтр от пыльцы, аллергенов и мелкодисперсных частиц.

Основные характеристики

• Производительность до 25 м3/ч в режиме рекуперации, до 50м3/ч в режиме только притока. Предусмотрены 3 скорости работы вентилятора и 5 режимов.
• Низкий уровень шума: 11-24 дБ на расстоянии 3м от прибора, 11-30 дБ на расстоянии 1м.
• Прибор оборудован датчиком влажности для контроля уровня влажности внутри помещения.
• Низкое энергопотребление реверсивного вентилятора - до 5,2 Вт/ч.
• Управление производится с ПДУ или сенсорного переключателя на лицевой панели.
• Эффективность рекуперации - до 97% благодаря большой площади соприкосновения материала теплообменника с воздухом.
• Очистка воздуха от пыли и других загрязнений осуществляется при помощи двух фильтров класса G3. Возможна дополнительная установка фильтра тонкой очистки класса F8.
• Монтаж осуществляется внутри стены толщиной до 500 мм.
• Встроенные автоматические жалюзи предотвращают обратный поток воздуха.
• Возможна организация совместной параллельной или последовательной работы нескольких установок, размещенных в одной квартире, офисе или доме. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя.
• Возможность синхронизации нескольких приборов по Wi-Fi (опция)

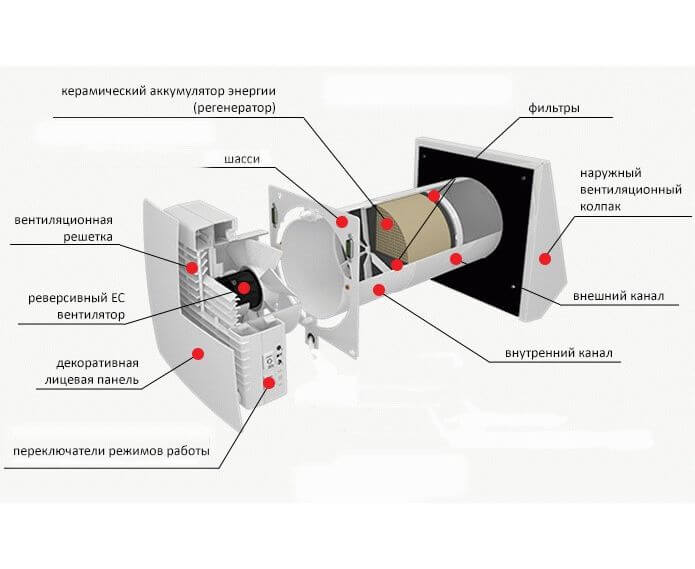

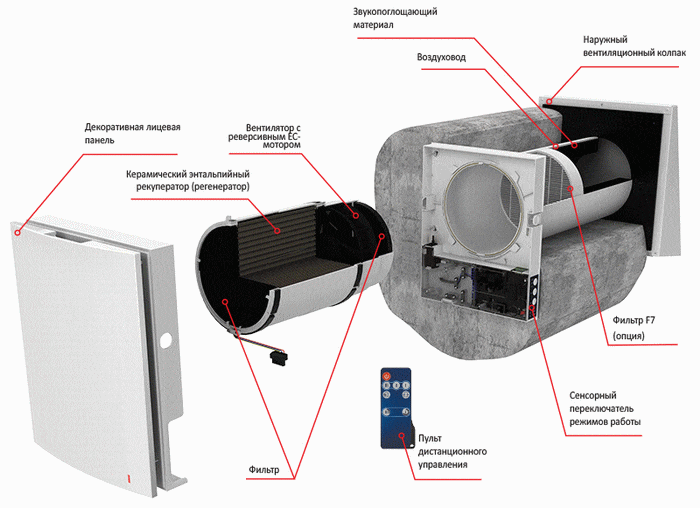

Устройство рекуператора Winzel

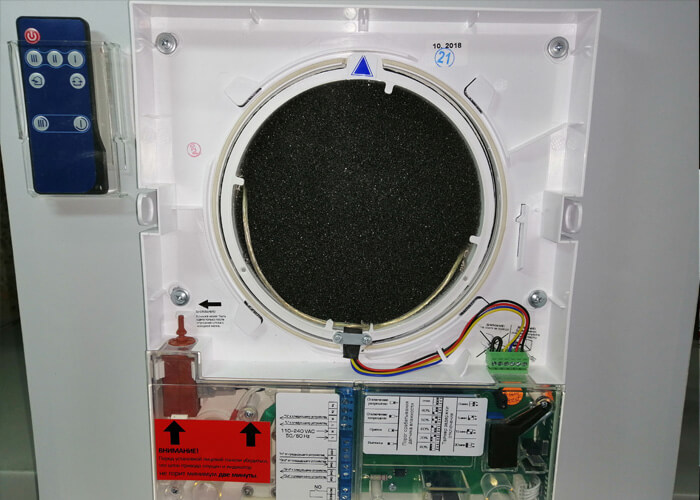

Рекуператор состоит из лицевой панели, наружного вентиляционного колпака, вентилятора, фильтров, телескопического канала и рекуператора. Прибор встраивается в наружную стену комнаты. Для перемещения воздуха в устройстве используется осевой реверсивный вентилятор.

Керамический энтальпийный рекуператор представляет собой цилиндр с большим количеством шестигранных отверстий. Благодаря большой площади соприкосновения материала с воздухом, рекуператор может обеспечить высокий процент возврата тепла на подогрев воздуха - до 97% при 1 скорости.

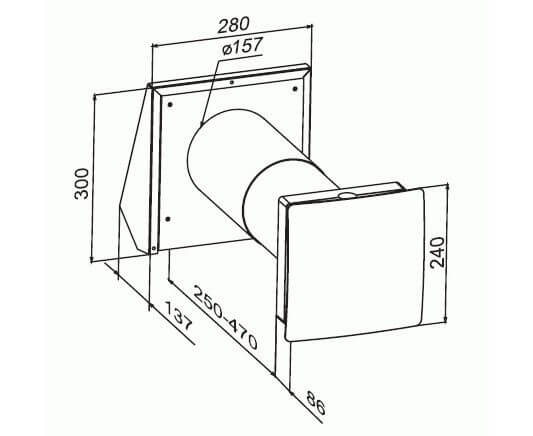

Вентилятор с электродвигателем размещен внутри телескопического канала. Длину канала отрегулировать в диапазоне от 250 мм до 475 мм для установки в стену. Внутри канал изолирован звукопоглощающим материалом.

Лицевая панель автоматически закрывается при выключенном вентиляторе.


Дополнительные встроенные автоматические жалюзи предотвращают обратный поток воздуха.

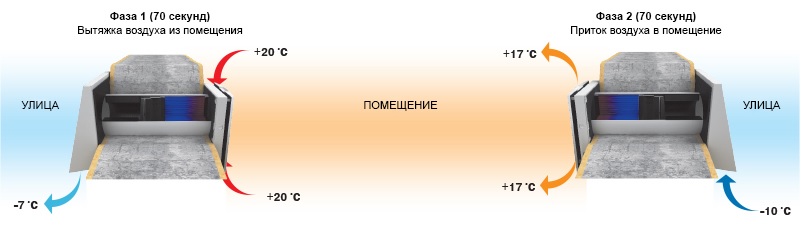

Принцип работы



С помощью встроенного вентилятора, воздух из помещения удаляется на улицу в течение 70 секунд. При удалении воздух проходит через керамический рекуператор, который за это время успевает нагреться. По истечения этого времени, вентилятор в устройстве выключается и через 2 секунды включается в режиме подачи воздуха с улицы в помещение.

Холодный воздух поступает в регенератор, впитывает в нем влагу и тепло, и через лицевую решетку проветривателя поступает в помещение. Через 70 секунд вентилятор опять выключается, и переключается через 2 секунды в режим вытяжки. Этот процесс происходит постоянно, тем самым обеспечивает вентиляцию помещения.

Проветриватель может работать в следующих режимах:

• Реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд.
• Постоянная вытяжная вентиляция.
• Постоянная приточная вентиляция (режим рекомендуется использовать в теплое время года).
• Ночной режим (8 часов работы на низкой скорости).
• Режим "Вечеринка" (4 часа работы на максимальной скорости).

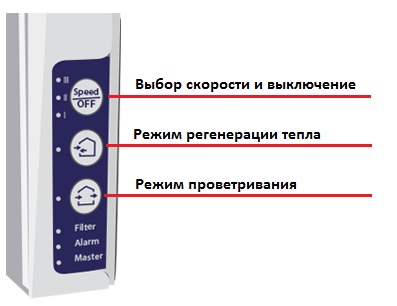

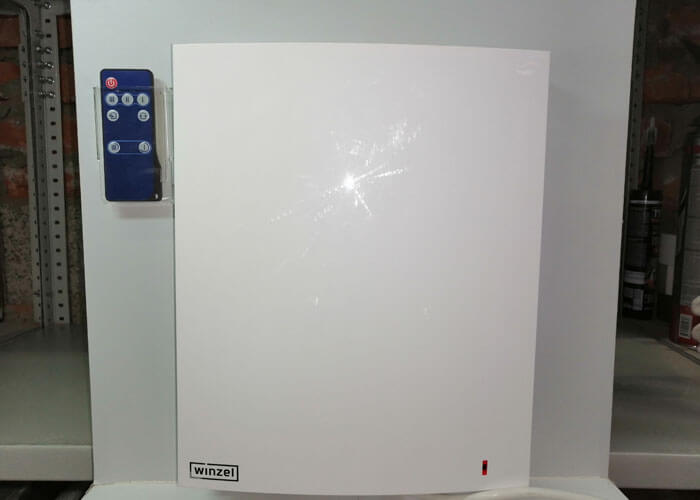

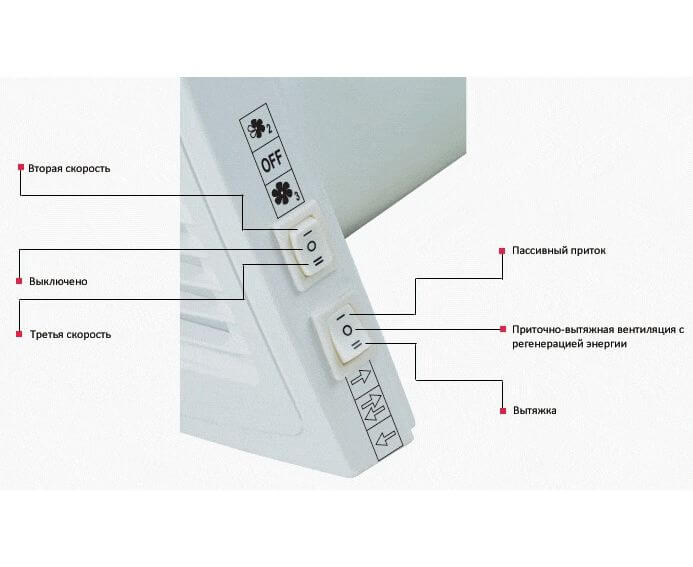

Управление. Управлять работой можно с помощью сенсорной панели на корпусе лицевой решетки или с помощью дистанционного пульта.

С помощью сенсорной панели можно:

• включить/выключить проветриватель;
• выбрать скорость работы;
• включить режим рекуперации
• включить режим проветривания, когда рекупер будет работать в вытяжном или приточном режиме.

Также на панели есть индикация:

• Filter. Каждые 90 дней индикатор напоминает о необходимости очистки фильтра.
• Alarm. Загорается при возникновении поломки проветривателя.
• Master. Загорается при использовании нескольких рекуператоров в одной цепи, сигнализирует о том, что это устройство первое в системе проветривателей.

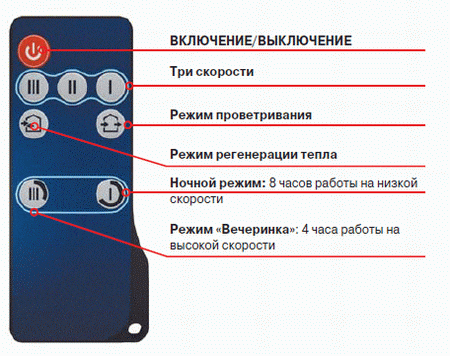

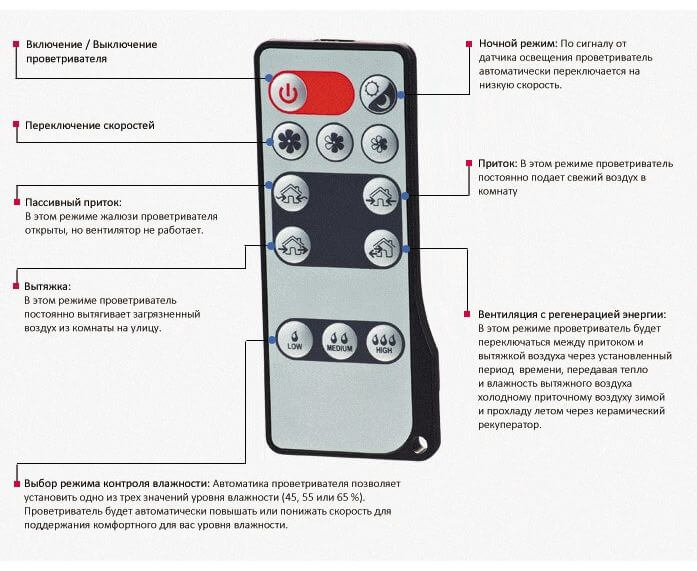

С помощью ПДУ можно, помимо функций, перечисленных выше, включать ночной режим, когда устройство будет работать в бесшумном режиме 8 часов, и режим "Вечеринка" для включения проветривателя на максимальной производительности на 4 часа.

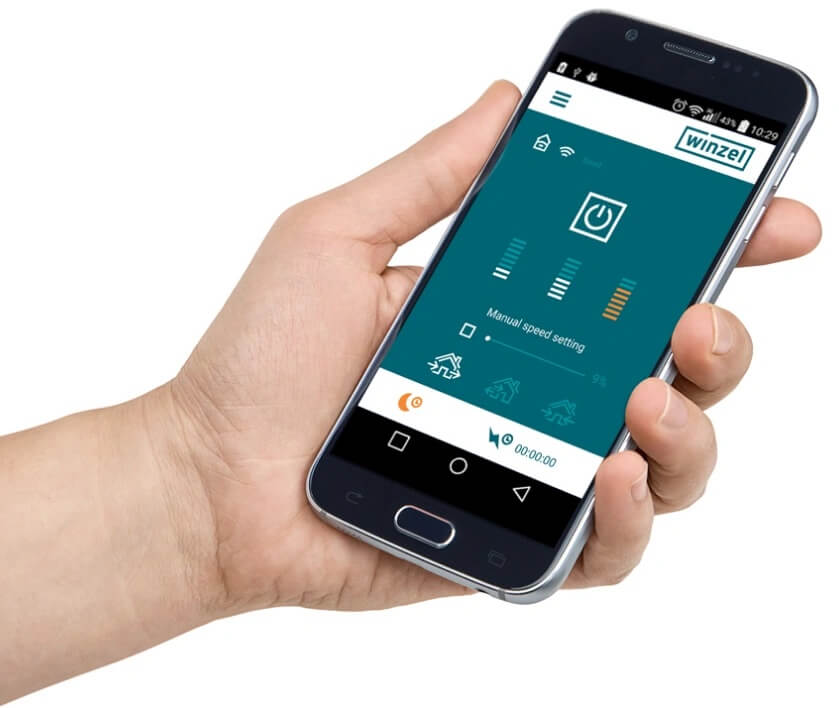

Опция Wi-Fi (для модели WINZEL EXPERT WIFI)

Данная опция позволяет подключить прибор к системе “УМНЫЙ ДОМ”, а так же объединять устройства Winzel в единую сеть с возможностью управлять этой сетью с смартфона. Доступно для Apple и Android смартфонов.

Скачав приложение, вы сможете управлять устройствами Winzel с помощью смартфона. Управление с экрана телефона более информативное и более функциональное, чем управление на корпусе прибора. Управляйте устройством в любом удобном для Вас месте в зоне покрытия Wi-Fi. , что бы управлять устройствами Winzel было удобно, оно более информативное и более функциональное, чем управление на корпусе прибора. Управляйте устройством в любом удобном для Вас месте в зоне покрытия Wi-Fi. Доступен облачный сервис для управления из любой точки мира.

Максимальную скорость в Winzel Expert WiFi  можно включить только через меню в приложении (Ручная настройка скорости)

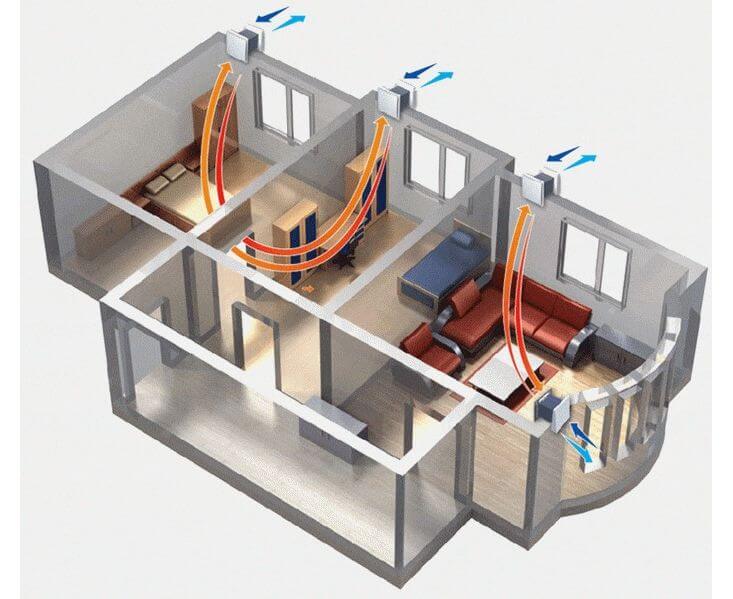

Совместная работа нескольких приборов

При вентиляции нескольких помещений, например, спальни, детской и кабинета в квартире, можно подключить проветриватели в одну цепь и задать их совместную работу параллельно или последовательно. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя. Для каждой комнаты (не более 25м²) необходимо устанавливать один прибор.

При параллельной работе все проветриватели будут работать в одном режиме, при последовательном подключении включение следующего проветривателя в режим будет происходить после окончания режима первого и так далее.

Оптимальным является монтаж парного количества реверсивных установок, которые работают циклически и в противофазе. Это означает, что в одной комнате 1-й прибор работает на приток, во второй комнате 2-й прибор работает на вытяжку, потом через 70 сек, происходит смена направления движения воздуха. Это позволяет создать наиболее эффективную сбалансированную вентиляцию.

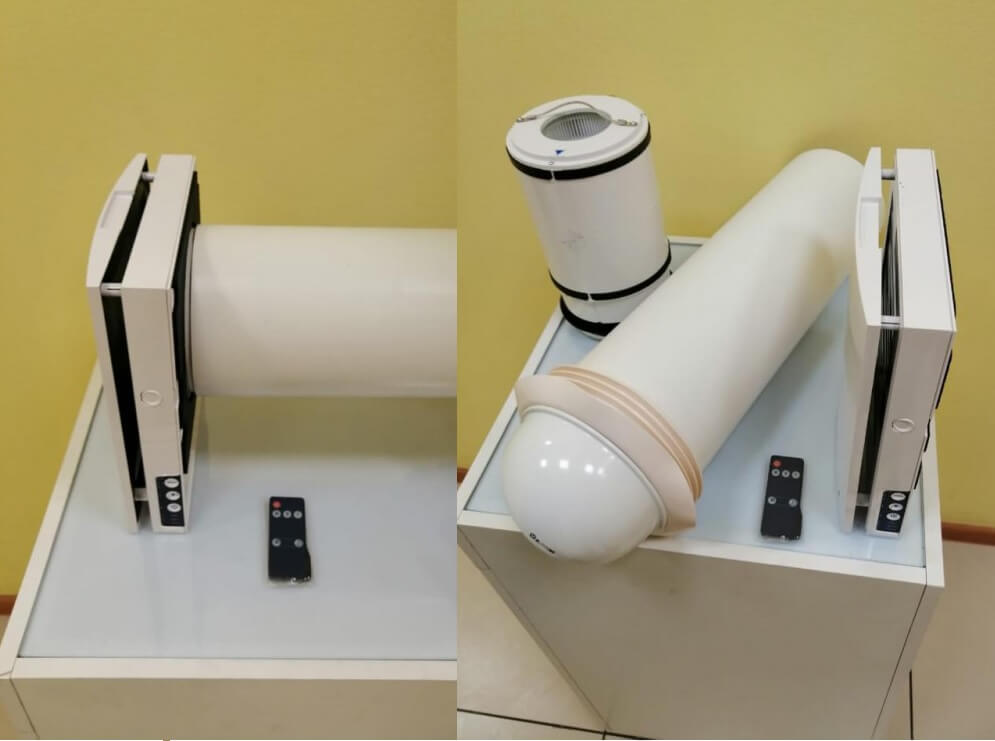

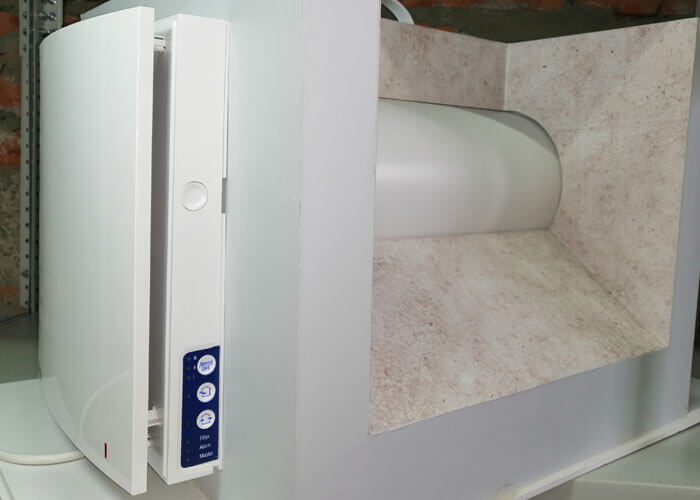

Особенности монтажа рекупера Winzel Expert RA1 50 p

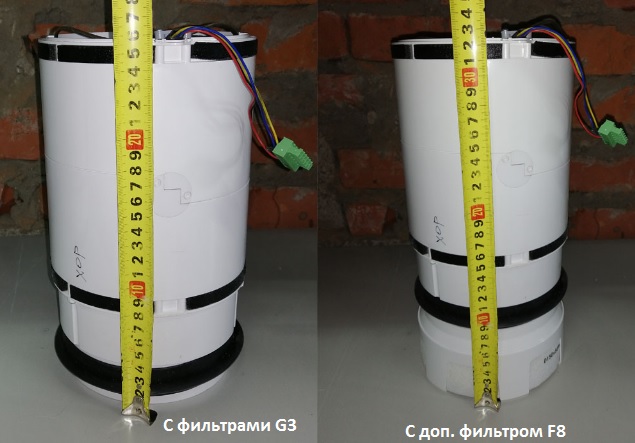

Прежде чем начать монтаж прибора, необходимо сделать замер наружной стены. Для этого необходимо открыть створку Вашего окна и с помощью рулетки замерить ширину стены от фасадной части до конца внутренней. Дело в том, что в данном рекупере длина вентблока составляет - 26 см + 4 см это внутренний фланец наружного козырька, поэтому минимальная толщина стены, где можно смонтировать рекупер со стандартным наружным колпаком и фильтрами составляет - 30 см, c дополнительным фильтром F8 - 37 см.  в противном случае он будет выступать наружу или нужно будет заказывать дополнительный козырек для тонких стен. Если толщина Вашей стены больше 50 см, нужно заказать дополнительный канал - воздуховод.

Акустический поролон, который идет в комплекте имеет длину 15 см, он размещается в канале после вентблока и необходим, если Ваши окна выходят на шумную улицу.

Прибор желательно размещать в верхней зоне помещения, с минимальным отступом от потолка - 50 см  и от угла ближайшей стены, так же 50 см.

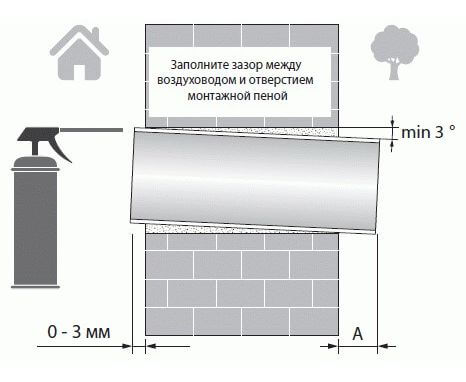

Очень важно! Если Вы собираетесь монтировать прибор сами или привлекаете сторонних монтажников, уточните про диаметр монтажного отверстия, он должен быть - 182 мм не меньше, это позволит просунуть наружный колпак прямо из комнаты и даст возможность утеплить канал вокруг при помощи монтажной пены (что предотвратит стену от промерзания и внешней конденсации воздуховода в стене).

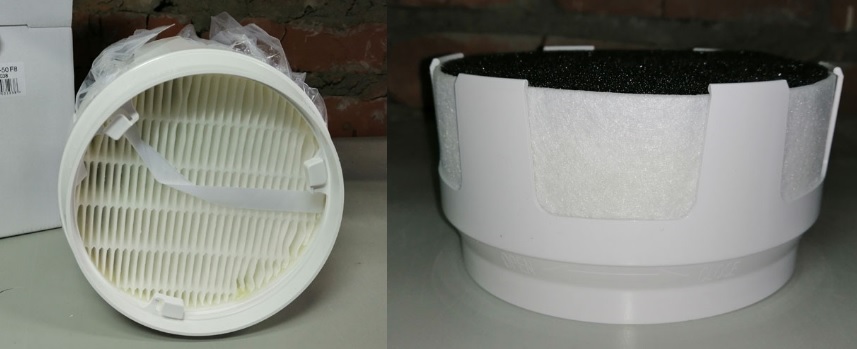

Фильтры для Winzel
В комплекте с прибором идут 2 моющихся фильтра G3, которые следуют чистить каждые 3 месяца.
Так же дополнительно, Вы можете заказать усиленный фильтр F8 от мелкодисперсной пыли и аллергенов.

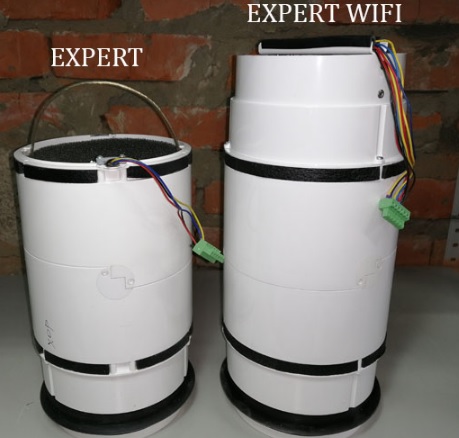

Важные отличия Winzel Expert от Expert WI-Fi
​Данные модели рекуперов уже более 3х лет на российском рынке и за это время, перетерпели ряд изменений. Основные особенности модели Winzel Expert WiFi это:

• Наличие WiFi модуля, позволяет управлять прибором через приложение, а также возможность сделать связку приборов через WIFI сигнал. В обычном Expert-е нужно протягивать сигнальный кабель между приборами.
• Наличие 2-х EC вентиляторов повышают производительность в 2 раза, например в режим проветривания: 108 м3/час (Wi Fi), против 54 м3/ч (обычный) . Уровень шума прибора при этом увеличилась незначительно в сравнении с обычным Экспертом.
• Длина вентблока WiFi версии больше на 9 см и составляет 35см

Обслуживание
Фильтры рекомендуется чистить пылесосом каждые 1-3 месяца (в зависимости от загрязненности района и условий окружающей среды). Также допускается мойка фильтров, перед установкой их в таком случае необходимо высушить.

Один раз в год необходимо очищать крыльчатку вентилятора и рекуператор сухой щеткой или пылесосом. Также рекомендуется один раз в год снимать наружный колпак и очищать его при необходимости.

1-2 раза в год необходима замена фильтров, иначе производительность прибора сократится.

Гарантийный срок составляет 2 года.
