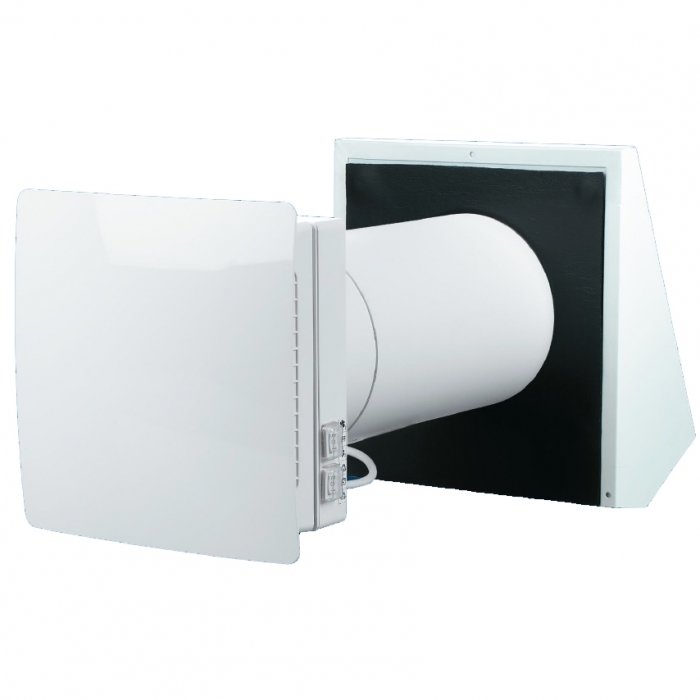

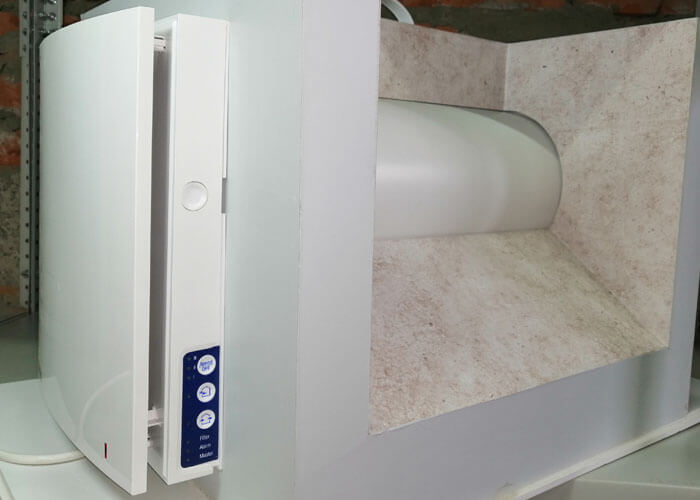

Рекуператор Winzel Comfo RB1-50

Описание рекуператора Winzel Comfo RB1-50

Рекуператор Winzel Comfo – отличное решение для приточно-вытяжной вентиляции на площадь до 35 м². Это базовая версия прибора с оптимальными техническими характеристиками и простым дизайном. Потребление энергии составляет всего 7 Вт. Данная модель подойдёт тем, кто хочет тихий прибор с отличным качеством (производство Германия). Одним из неоспоримых преимуществ Winzel Expert является толщина внутреннего блока – всего 4 см. В отличие от бризеров – вписать можно в любой интерьер. Прибор может работать в разных режимах: постоянного притока, вытяжки или рекуперации. Уровень шума в ночном режиме - всего 13 дБ (на расстоянии 3 м), что практически не улавливает человеческое ухо.


В основе работы Winzel лежит процесс рекуперации, что позволяет в холодное время года проветривать помещение теплым воздухом без электрического нагревателя. Плюс, компания выпустила отличный фильтр от пыльцы, аллергенов и мелкодисперсных частиц.

Основные характеристики

• Низкий уровень шума: 13-23 дБ на расстоянии 3м от прибора, 22-32 дБ на расстоянии 1 м.
• Низкое энергопотребление реверсивного вентилятора - до 7.06 Вт/ч.
• Производительность до 25 м³/ч в режиме рекуперации, до 50м³/ч в режиме только притока.
• Прибор оборудован датчиком влажности для контроля уровня влажности внутри помещения.
• Эффективность рекуперации - до 97% благодаря большой площади соприкосновения материала теплообменника с воздухом.
• Очистка воздуха от пыли и других загрязнений осуществляется при помощи двух фильтров класса G3. Возможна дополнительная установка фильтра тонкой очистки класса F8.
• Монтаж осуществляется внутри стены толщиной до 500 мм.
• Встроенные автоматические жалюзи предотвращают обратный поток воздуха.
• Возможна организация совместной параллельной или последовательной работы нескольких установок, размещенных в одной квартире, офисе или доме. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя.

Устройство рекуператора Winzel

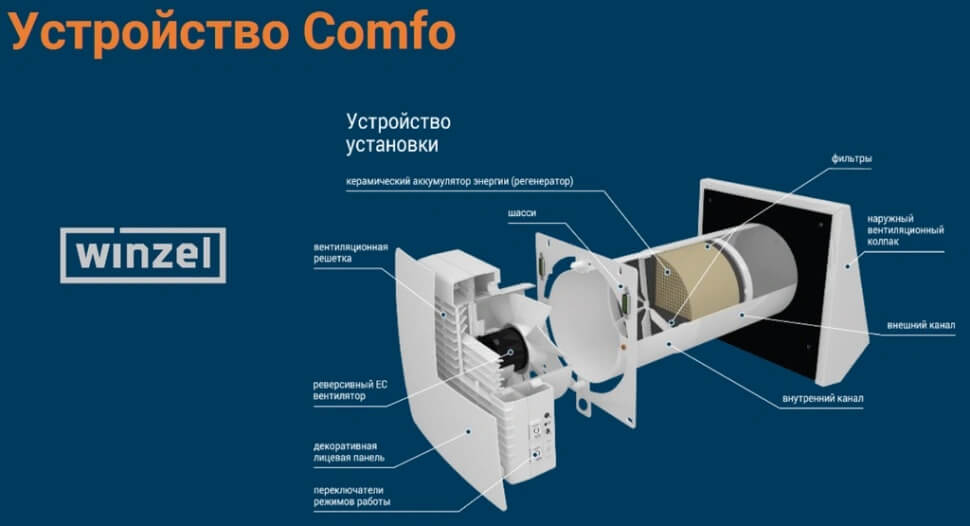

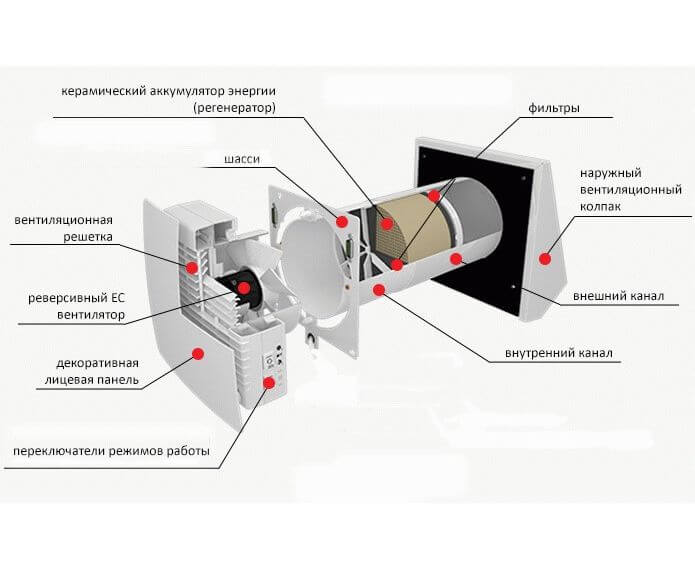

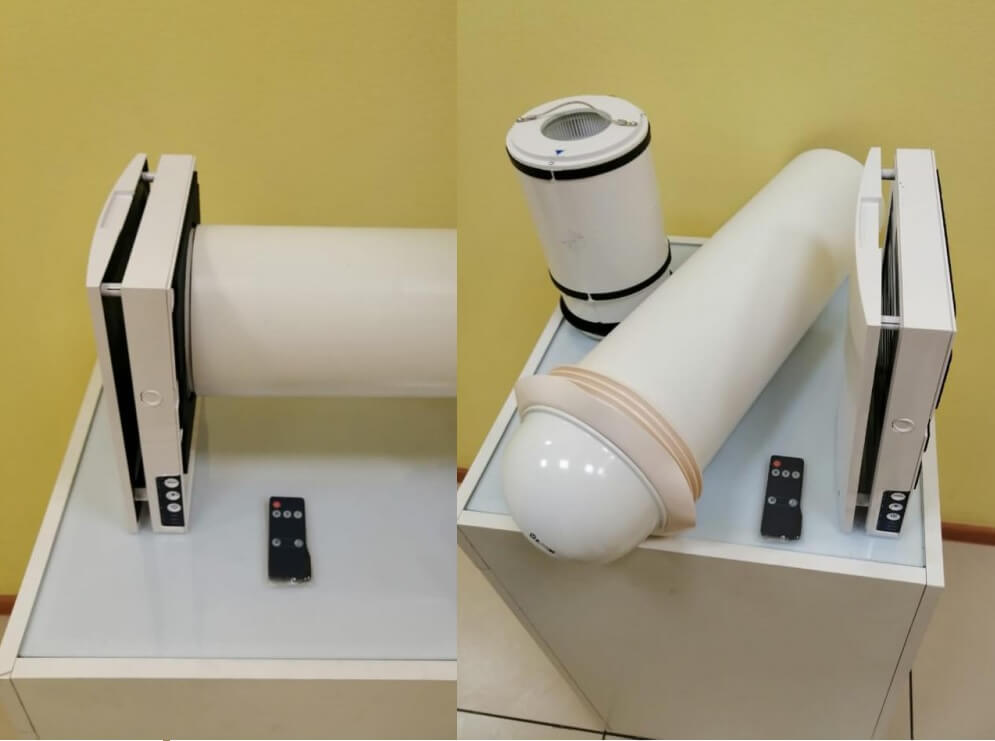

Рекуператор  состоит из лицевой панели, наружного вентиляционного колпака, вентилятора, фильтров, телескопического канала и рекуператора. Прибор встраивается в наружную стену комнаты. Для перемещения воздуха в устройстве используется осевой реверсивный вентилятор. Керамический рекуператор представляет собой цилиндр с большим количеством шестигранных отверстий. Перед рекуператором и за ним установлены круглые фильтры для очистки уличного воздуха и для защиты вентиляционного оборудования от загрязнений.

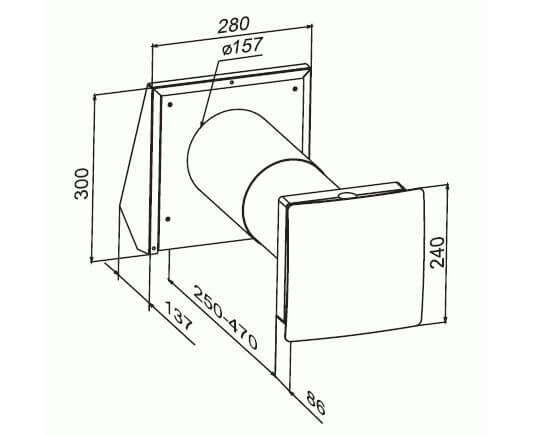

Вентилятор с электродвигателем размещен внутри телескопического канала. Длину канала отрегулировать в диапазоне от 250 мм до 470 мм для установки в стену. Внутри канал изолирован звукопоглощающим материалом.
Лицевая панель автоматически закрывается при выключенном вентиляторе. Дополнительные встроенные автоматические жалюзи предотвращают обратный поток воздуха.

Принцип работы



Из помещения с помощью вентилятора удаляется воздух, который при своим удалении проходит рекуператор. Благодаря тому, что в рекуператоре очень большая площадь соприкосновения материала с воздухом и очень большая скорость "впитывания" тепла, когда теплый воздух из комнаты удаляется, он нагревает рекуператор. Удаление воздуха происходит в течение 70 секунд.

Далее вентилятор останавливается и включается в режим притока, он начинает забирать воздух с улицы и подавать его в помещение. Холодный воздух проходит фильтр и рекуператор. Когда он проходит рекуператор, воздух нагревается за счет того, что рекуператор был только что нагрет удаляемым воздухом. Далее воздух поступает в помещение уже подогретым. Через 70 секунд вентилятор выключается и опять начинает работать на вытяжку.

Этот процесс происходит постоянно, тем самым обеспечивает вентиляцию помещения.

Режимы работы

• Описанный выше реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• Постоянная вытяжная вентиляция: такой режим, например, очень часто применяется при временной повышенной влажности в помещении
• Постоянная приточная вентиляция: режим рекомендуется использовать в теплое время года, воздух с улицы поступает в помещение после фильтрации. Плюсом этого режима является то, что во-первых отсутсвует уличный шум, во-вторых комары, мухи и другие насекомые не попадают в помещение
• Пассивное естественное проветривание при выключенном вентиляторе: этот режим эффективно работает осенью и весной, когда температура внутри значительно отличается от температуры снаружи.

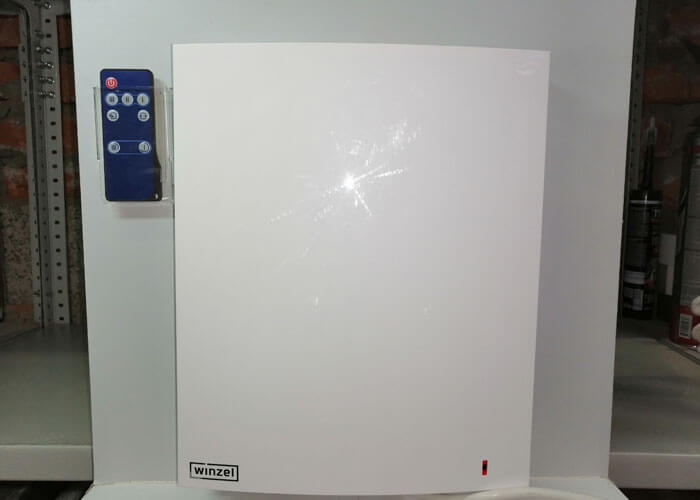

Управление. Управление производится c  пульта ДУ или переключателя на лицевой панели.

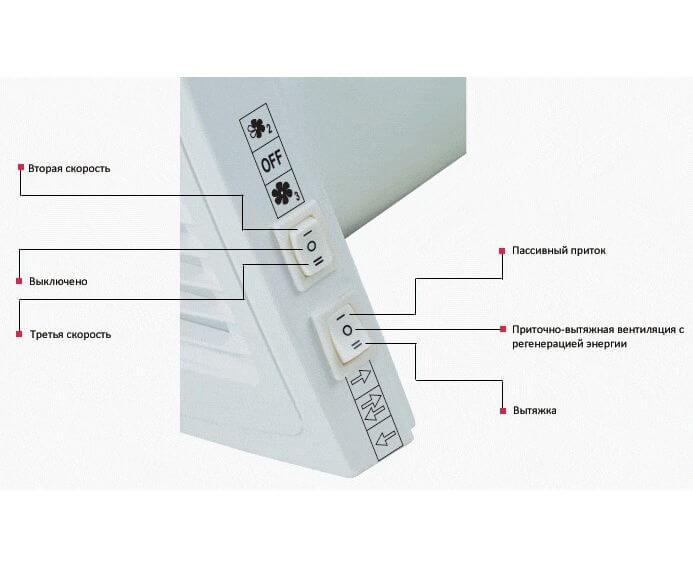

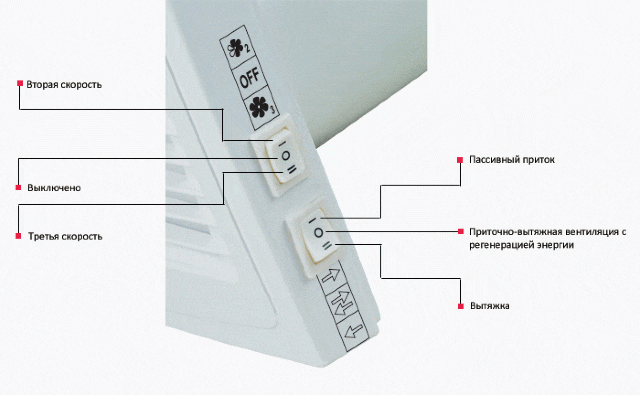

С помощью панели на корпусе можно управлять основными режимами:

• выбрать вторую или третью скорость или выключить вентилятор
• включить режим рекуперации
• включить режим пассивной естественной вентиляции
• включить режим вытяжки

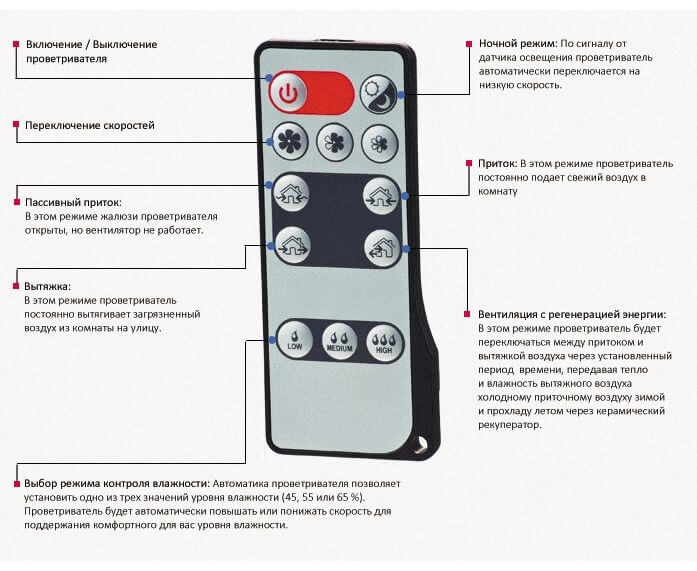

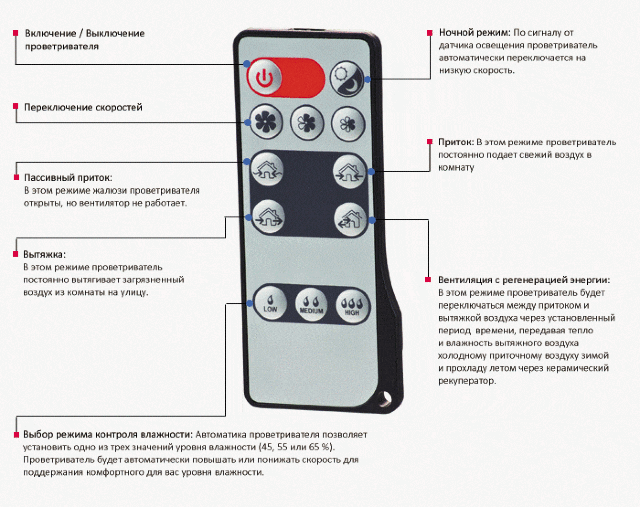

С помощью дистанционного пульта управления можно помимо функций, перечисленных выше, включать ночной режим, когда устройство по сигналу от датчика освещения переведется в режим бесшумной работы. Также доступна функция контроля уровня влажности, когда будет изменяться скорость вентилятора для достижения выставленного уровня (45, 55 или 65%).


Совместная работа нескольких приборов

Достаточно одного рекупера в жилой комнате. Если устанавливать приборы в нескольких комнатах, их можно соединить в сеть и настроить синхронную работу для создания максимально комфортного климата во всей квартире.

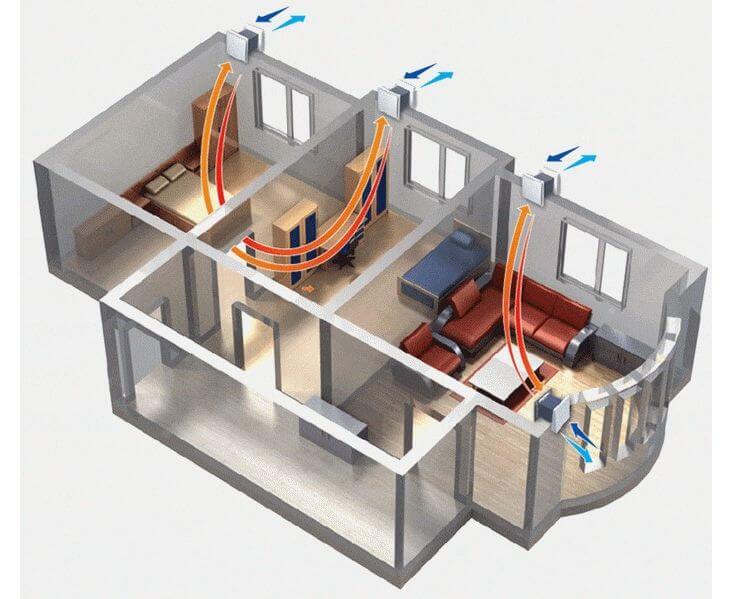

При вентиляции нескольких помещений, например спальни, детской и кабинета в квартире, можно подключить проветриватели в одну цепь и задать их совместную работу параллельно или последовательно. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя.

При параллельной работе все проветриватели будут работать в одном режиме, при последовательном подключении включение следующего проветривателя в режим будет происходить после окончания режима первого и так далее.

Оптимальным является монтаж парного количества реверсивных установок, которые работают циклически и в противофазе. Это означает, что часть установок одновременно обеспечивают приток свежего воздуха с улицы, а часть – вытяжку загрязненного воздуха из помещения. Это позволяет создать наиболее эффективную сбалансированную вентиляции.

Монтаж

Рекомендуется размещать проветриватель (рекупер) в верхней зоне комнаты на расстоянии 500 мм от потолка и стены. Это обусловлено тем, что зимой воздух, который поступает из проветривателя будет с меньшей температурой, чем в комнате. При таком размещении, воздух с улицы, прежде чем опуститься к уровню, где находится человек, смешивается с внутренним воздухом и дополнительно нагревается.

Проветриватель устанавливается в наружную стену толщиной от 250 до 500 мм в круглое отверстие диаметром 180 мм. Для выполнения такого отверстия, рекомендуется использовать алмазное сверление. Отверстия получаются качественной цилиндрической формы, при его обустройстве минимальная нагрузка на стену.

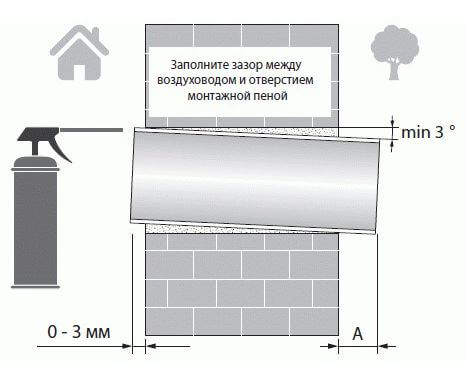

После установки канала в стене, пространство между каналом и стеной заполняется монтажной пеной. Канал следует устанавливать с наклоном минимум в 3°, это необходимо для предотвращения попадания конденсата внутрь помещения.

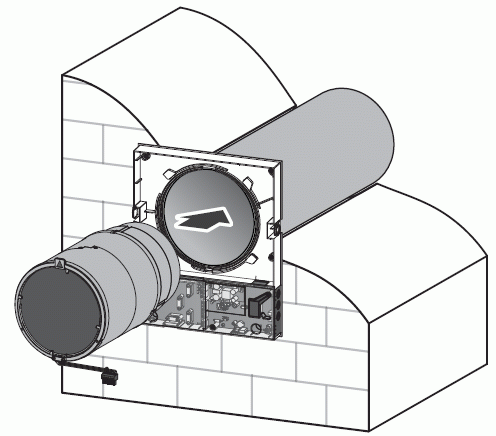

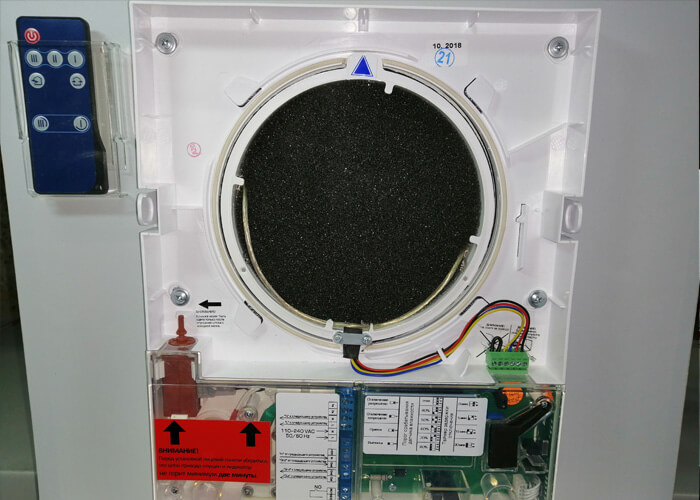

Далее внутри помещения устанавливается тыльная часть лицевой панели, внутрь канала устанавливается картридж с вентилятором, фильтром и рекуператором. Производится подключение разъема к плате.

Со стороны улицы на выступающую часть воздуховода устанавливается наружный колпак. Устройство готово к работе.

При выполнении ремонта помещения монтаж проветривателя происходит в два этапа:

1. Монтаж воздуховода в стену, прокладка электрического кабеля к месту установки в штробе, установка наружного вентиляционного колпака

2. После выполнения внутренних работ по отделке стен устанавливается картридж, подключается питание к блоку контроллера и

Как производить сервисное обслуживание

Для сервисного обслуживания особых навыков и инструмента не требуется. Обслуживание сводится к периодической чистке фильтров, крыльчатки вентилятора и рекуператора.

Фильтры устройства необходимо периодически чистить пылесосом каждые 1-3 месяца. Периодичность зависит от условий окружающей среды, где установлен проветриватель. В городе это необходимо делать чаще, за городом такая потребность возникает реже. Также допускается мойка фильтров, перед установкой их в таком случае необходимо высушить.

Один раз в год необходимо очищать крыльчатку вентилятора и рекуператор сухой щеткой или пылесосом. Также рекомендуется один раз в год снимать наружный колпак и очищать его при необходимости.

При уменьшении производительности проветривателя необходима замена фильтров.
